Мережевий інвертор SUN-20K-G04, створений і виготовлений компанією Deye, є сучасним і надійним рішенням для ефективного перетворення енергії постійного струму від сонячних панелей в електричну енергію змінного струму для використання в домашніх умовах. Завдяки видатній вихідній потужності 20 кВт, сумісності з трифазними електромережами та вдосконаленій технології подвійного відстеження точки максимальної потужності (MPPT), цей пристрій забезпечує споживачам бездоганну продуктивність і ефективність від сонячних установок.
Інвертор SUN-20K-G04, оснащений сучасною технологією перетворення постійного струму в змінний, гарантує високу ефективність перетворення, зменшуючи втрати під час цього процесу. Завдяки високоякісним компонентам і міцній структурі, система оптимально функціонує навіть у складних умовах навколишнього середовища, що дозволяє встановлювати цей пристрій практично в будь-якому місці.
Наявність двох MPPT-трекерів у SUN-20K-G04 робить його підходящим для установок з кількома сонячними панелями або батареями, що працюють в різних умовах. Ця функція дозволяє пристрою оптимізувати процес збору енергії, відстежуючи та максимізуючи виробництво ресурсів з кожної конкретної групи. Технологія суттєво підвищує загальну продуктивність системи, зменшує вплив часткового затінення сонячних панелей та максимізує вихід енергії.
| 1 | Модель | SUN-20K-G04 |
| 2 | Вхідні дані | |
| 3 | Макс. Вхідна потужність постійного струму (кВт) | 26 |
| 4 | Макс. Вхідна напруга постійного струму (В) | 1000 |
| 5 | Стартова вхідна напруга постійного струму (В) | 250 |
| 6 | Робочий діапазон MPPT (В) | 200≈850 |
| 7 | Макс. Вхідний струм постійного струму (А) | 32+32 |
| 8 | Макс. Струм короткого замикання (А) | 48+48 |
| 9 | Кількість трекерів MPP | 2 |
| 10 | Кількість рядків на трекер MPP | 3+3 |
| 11 | Вихідні дані | |
| 12 | Номінальна вихідна потужність (кВт) | 20 |
| 13 | Макс. Активна потужність (кВт) | 22 |
| 14 | Номінальна вихідна напруга / Діапазон (В) | 3L/N/PE 220/380В, 230/400В |
| 15 | Номінальна частота мережі (Гц) | 50 Гц / 60 Гц (опціонально) |
| 16 | Робоча фаза | Трифазна |
| 17 | Номінальний вихідний струм мережі змінного струму (А) | 30,3 / 29 |
| 18 | Макс. Вихідний струм змінного струму (А) | 33,3 / 31,9 |
| 19 | Вихідний коефіцієнт потужності | від 0,8 випередження до 0,8 відставання |
| 20 | Загальний коефіцієнт нелінійності струму мережі THD | <3% |
| 21 | Струм інжекції постійного струму (мА) | <0,5% |
| 22 | Діапазон частот мережі | 45≈55 або 55≈65 (опціонально) |
| 23 | Ефективність | |
| 24 | Макс. Ефективність | 98,6% |
| 25 | Євро Ефективність | 97,8% |
| 26 | Ефективність MPPT | >99% |
| 27 | Захист | |
| 28 | Захист від зворотної полярності постійного струму | Наявний |
| 29 | Захист від короткого замикання змінного струму | Наявний |
| 30 | Захист від перевантаження за струмом на виході змінного струму | Наявний |
| 31 | Захист від перенапруги на виході | Наявний |
| 32 | Захист опору ізоляції | Наявний |
| 33 | Контроль замикання на землю | Наявний |
| 34 | Захист від замикання на землю | Наявний |
| 35 | Захист від перегріву | Наявний |
| 36 | Вбудований перемикач постійного струму | Наявний |
| 37 | Віддалене завантаження програмного забезпечення | Наявне |
| 38 | Дистанційна зміна робочих параметрів | Наявна |
| 39 | Захист від перенапруги | DC Type II / AC Type II |
| 40 | Загальні дані | |
| 41 | Розмір корпусу (ШхВхГ мм) | 362×577×215 (без урахування з’єднувачів та кронштейнів) |
| 42 | Вага (кг) | 23 |
| 43 | Топологія | Безтрансформаторна |
| 44 | Внутрішнє споживання | <1 Вт (вночі) |
| 45 | Робочі температури | -25-65°С, при >45°С зниження температури |
| 46 | Захист від проникнення | IP65 |
| 47 | Рівень шуму (типовий) | ≤40 дБ |
| 48 | Система охолодження | Розумне охолодження |
| 49 | Допустима висота над рівнем моря (м) | 2000 |
| 50 | Гарантія | 5 років |
| 51 | Стандарт підключення до електромережі | IEC 61727, IEC 62116, CEI 0-21, EN 50549, NRS 097, RD 140, UNE 217002, OVE-Richtlinie R25, G99, VDE-AR-N 4105 |
| 52 | Вологість робочого середовища | 0-100% |
| 53 | Електромагнітна сумісність / Стандарт безпеки | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
| 54 | Особливості | |
| 55 | Дисплей | LCD1602 |
| 56 | Інтерфейс | RS485/RS232/Wi-Fi/LAN |
Інвертор SUN-20K-G04 має також інтегрований модуль Wi-Fi, що забезпечує безперешкодну інтеграцію з локальною мережею користувача. Це з’єднання дозволяє власникам системи дистанційно контролювати функціонування інвертора за допомогою спеціалізованих програм або онлайн-платформ. Моніторинг основних параметрів, таких як виробництво енергії, вихідна потужність і стан системи, в режимі реального часу спрощує ефективне усунення неполадок, планування технічного обслуговування та оптимізацію продуктивності.
Deye створила SUN-20K-G04 з зручним інтерфейсом, що полегшує як початкову настройку, так і повсякденну експлуатацію. Інтуїтивно зрозумілий рідкокристалічний дисплей надає повну інформацію про статус інвертора, дозволяючи користувачам миттєво оцінити продуктивність системи. Завдяки зручній навігації по меню і чітким індикаторам, користувачі можуть легко налаштовувати пристрій та відслідковувати його дані в реальному часі.
Безпека є критично важливою для всіх електричних пристроїв Deye, і тому SUN-20K-G04 відповідає всім необхідним галузевим стандартам і нормам. Інвертор обладнаний спеціалізованими функціями, серед яких важливо відзначити захист від перенапруги, перевантаження за струмом та унікальний моніторинг температури. Це забезпечує безпечну роботу пристрою і запобігає можливим аваріям чи збоям в системі.
Поєднуючи в собі ефективність, універсальність і легкість у використанні, SUN-20K-G04 розширює можливості як побутових, так і комерційних сонячних установок завдяки чудовій інтеграції, розумному управлінню продуктивністю та можливостям моніторингу в реальному часі. А з функціями безпеки, впровадженими в SUN-20K-G04, цей пристрій завжди буде надійно і ефективно перетворювати електрику для своїх користувачів.

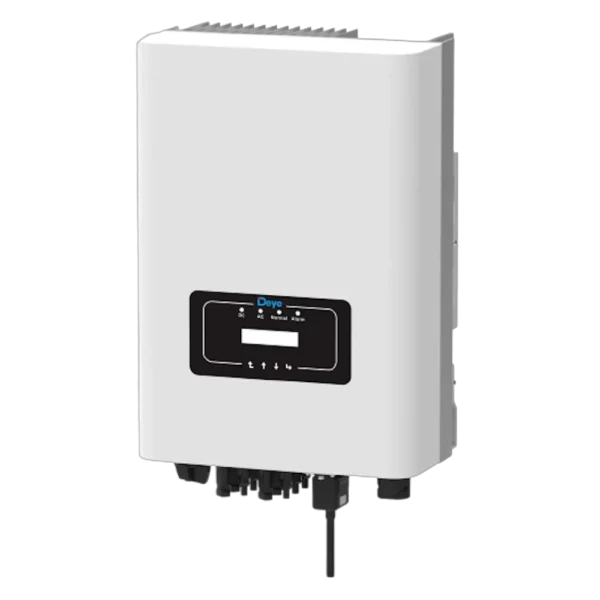

Зовнішній вигляд пристрою:
Однофазний мережевий інвертор може перетворювати постійний струм сонячної панелі в змінний струм, який може бути безпосередньо підключений до мережі. Його зовнішній вигляд наведено нижче.
Перелік компонентів:
Будь ласка, перевірте наступну таблицю, щоб впевнитись, що всі компоненти входять докомплекту:
Примітки щодо експлуатації пристрою:
Однофазний мережевий інвертер створений і протестований відповідно до стандартів безпеки. Він може гарантувати особисту безпеку для користувача. Проте, як електронний пристрій, недобросовісне використання може призвести до електричного удару або травм. Просимо вас експлуатувати апарат згідно з нижче наведеними інструкціями:
- Інвертор має бути встановлений і обслуговуваний кваліфікованим спеціалістом відповідно до місцевих нормативів, стандартів і правил.
- При монтажі та обслуговуванні спочатку відключіть сторону змінного струму, а потім сторону постійного струму, після чого дочекайтеся не менше 5 хвилин, щоб уникнути ризику ураження електричним струмом.
- Температура інвертора може сягати понад 80°C під час роботи. Уникайте контакту з приладом у цей період, щоб запобігти травмам.
- Вся електрична система повинна відповідати місцевим електричним нормам, а після отримання дозволу від місцевого електропостачального органу фахівці можуть підключити інвертор до електромережі.
- Будь ласка, дотримуйтесь відповідних заходів для запобігання статичній електриці.
- Будь ласка, розміщуйте прилад у зонах, недоступних для дітей.
